1. Walkie Talkie
집에 무전기들이 많이 모였습니다.
기존 보유하고 있던 무전기인 Standard VX-8D 말고, 산행 모임에서 사용하는 무전기들 입니다만, 사정상 제가 일정동안 관리하기로 했습니다. 모델은 모두 NXP-200.
위 친구들 중 하나가 커지긴 하는데, 소리가 나지 않군요. 제가 고쳐 보겠다고 손 들었습니다.
이번 수리를 통해 즐거운 시간을 보낼 수 있다는 것에 마냥 행복합니다.
2. Disassemble - 1
순서는 배터리 분해 > 고정클립 제거하면, 나사들이 보입니다. 제거합니다. 나중에 알게 되지만 고정클립쪽 나사는 제거할 필요가 없고, 밑 부분 두 개만 제거하면 됩니다.
본체를 열었으니, 실장되어 있는 chip 들을 찍어서 기록으로 남겨 봅니다.
상단에 위치하고 있는 스위치/볼륨 노브를 뽑습니다. 플라스틱 부품이 부러질 수 있으니, 벌어져 있는 틈사이로 헤라를 넣어서 살살 뽑았습니다.
무전기들이 공통적으로 사용하는 십자 너트가 보입니다. 안테나와 전원/볼륨 노브를 고정하기 위한 너트 인데, 너트의 안쪽에 단자가 위치하게 되므로 바깥 쪽에 홈이 파여 있습니다.

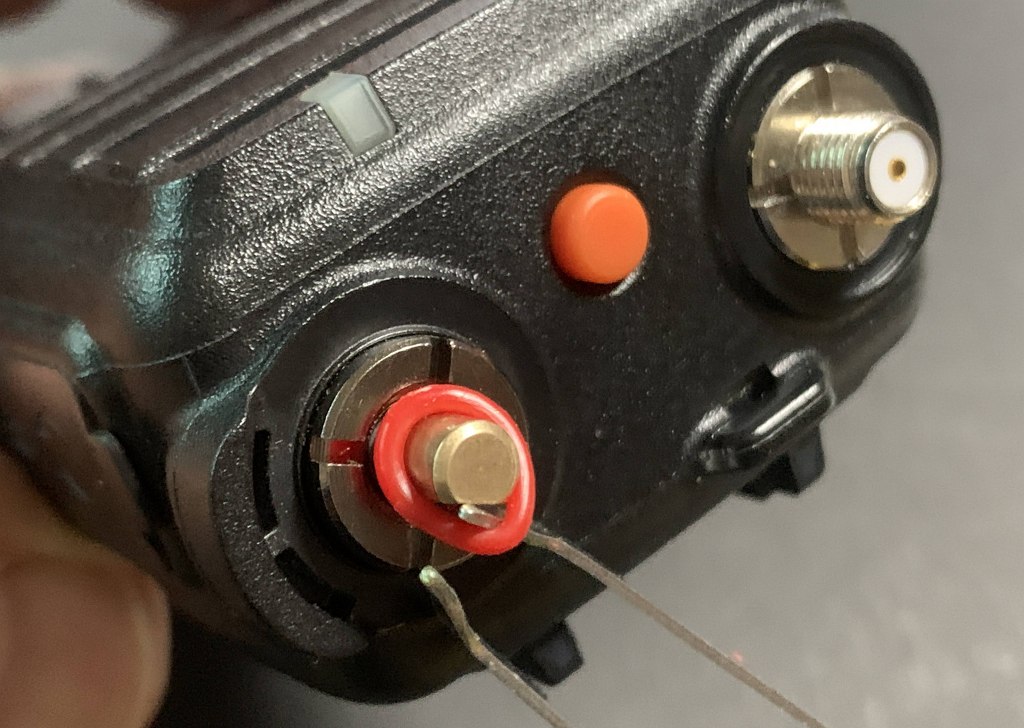

무전기는 야외 및 우천시에도 사용하므로, 방수에 많은 신경을 써서 만들어져 있습니다. 전원/볼륨 노브에 걸려있는 첫 번째 오링을 제거합니다.
십자로 되어 있는 너트를 풀기 위한 전용 공구가 있습니다만, 가지고 있지 않으니 철판 헤라를 가지고 한쪽을 걸어서 풀었습니다.
참고로, 전용 공구로는 X-Key 툴이라는 것을 이용하면 됩니다. 저는 구매하지는 않았지만요.
* Silver X-Key Repair Tool for BAOFENG UV-5R 888S MOTOROLA GP338 WOUXUN HYT TYT PUXING walkie talkie Two Way Radio
요런 모양입니다. 가운데는 비어 있고, 바깥쪽 홈을 공략할 수 있게 되어 있습니다.
이것을 이용하여, 네 가지 모양의 무전기 전용 너트를 풀거나 조일 수 있게 되어 있습니다.
아래는, 하우징에서 본체를 들어 낼 때 사용하는 전용 해라 입니다. 힘이 많이 들어가는 작업이므로, 기기 파손을 피하기 위해 전용 공구가 좋겠지만, 저는 그냥 라디오 펜치를 이용했습니다.
* Destuffing Repair tool wrench for motorola gp340 gp328 gp338 pro5150 ptx760 etc walkie talkie two way radio
무전기 전용 상단 너트 분해 성공.
엄청 타이트하게 본체가 플라스틱 하우징에 담겨 있으니, 밑 부분에 힘을 많이 줄 수 있는 펜치같은 것을 넣고 들어 올리면, 아래처럼 본체가 빠져 나옵니다.
여기도 본체를 둘러 싸고 있는 고무 실링이 보입니다.
본체에 붙어 있는 스피커와 마이크가 아직 연결된 상태이니, 힘줘서 빼면 안됩니다.
스피커와 마이크는 전용 커넥터가 아니라, 기판에 직접 납땜으로 처리되어 있네요. 인두기를 가져다 대면 바로 연결선이 제거 됩니다.
3. Parts
본 기기 이름이 NXP-200 인 것은, 저기 보이는 NXP 사의 chip 이 있어서 그런게 아닌가 합니다.
스피커 입니다. 아마 이것이 고장났을 것이라고 처음부터 예상하고 있었지만 확인이 필요합니다. 모델명은 SS4072W-016 03... 리서치한 결과로 보면, 직경 40mm 에 2W 짜리 스피커까지는 확인 했으나, 중간의 7의 의미를 모르겠습니다.

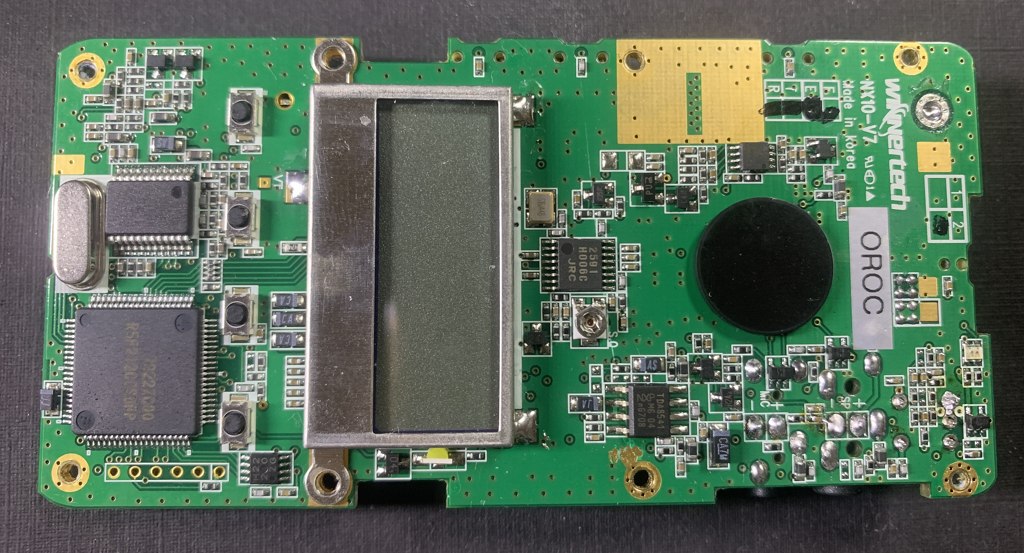

winnertech 이라는 한국 회사에서 제조 했습니다. 보드명은 NX10-V7 이고, Made in 꼬레아. 꼬레아의 첫 번째 영문자 k 가 소문자인 것이 특이하네요.
수리를 진행하다 보니, 정말 잘 만들어진 PCB 임을 알게 되었습니다.
꽤 오래전에 나왔고, 지금은 중고로 저렴하게 팔리고 있으나, 산행에서 실 사용하면서도 느꼈지만, 수리해 보면서도 아주 잘 만들어진 무전기 라는 것을 알 수 있었습니다. 이유는 밑에서 설명.
4. Inspection
스피커는 구조가 단순하여 고장날 경우가 거의 없으니, 우선 접점을 의심해 봅니다.
아래 사진을 자세히 보면, 실리콘을 잘 발라 놔서, 절대 물이 스며들지 않게 되어 있습니다.
실링을 위해 스피커 전원 연결 단자에도 마스킹 되어 있네요. 옆부분을 살짝 벗겨 내고 납을 더 먹여 주었지만 개선되지 않았습니다. 실패.
동일 사양은 아니지만, 집에서 굴러다니는 작은 스피커를 간이로 연결해서 들어 봅니다. 소리가 아주 작지만 들리는 것으로 보아, 스피커 자체 문제로 진단.
5. Purchase Part - 1
알리익스프레스에서 고르고 골라 아래 스피커 두 개를 구입합니다. 만일을 대비하여 두 개 짜리 한 세트를 구입. 싼것 처럼 보이지만, 알리 치고는 배송료가 비싼게 함정. 한화로 한 8천원.
사양은 40mm 8 Ohm 2W 입니다. 스피커의 정확한 스펙에 대해, 제조 업체인 winnertech 에 메일로문의해 봤으나 답장이 없어, 최대한 고심하여 고른 스피커 입니다. 지금 생각해 보면 16 Ohm / 2W 도 괜찮을 듯 하나, 장담은 할 수 없습니다.
* Mini 40mm Speaker Unit 1.5Inch 8Ohm 2W Ultra Thin Audio Portable Loudspeakers For Communication digital electronic Item DIY 2PCS
문제 없이 도착.
그림 그대로의 스피커가 도착 했습니다.
줌 샷. 이 계열의 스피커 구조는 거의 대동소이.
소리가 발생되는 콘 쪽.
무게를 측정해 봤습니다. 8.7g.
비교를 위해 기존에 달려있던 고장난 스피커 무게는 13.9g. 꽤 차이가 많이 납니다.
아마도 코일과 자석의 크기 차이 일 듯. 16W 짜리가 맞을 지도 모르겠네요.
비교를 위해 나란히 찍어 봤습니다. 자석 크기와 두께가 다르고, 뒷쪽으로 보내주는 소리 구멍이 다르네요. 기존 것이 뭔가 더 있어 보입니다.
참고로 기존 스피커가 지저분한 이유는, 하우징에 너무 잘 붙어 있어서, 실리콘과 본드 부분을 긁어 내면서 꺼내다 보니 저렇게 되었습니다. 포기할까 할 정도로 정말 힘들었음.
6. Fixing Try - 1
구입한 스피커를 일단 연결하에 테스트. Problem Solved! 잘 되네요. 스피커 문제였습니다.
저도 실링을 위해서 실리콘 덕지덕지로 하우징에 스피커를 붙입니다.
하루동안 놔두고 충분히 말려 놓습니다.
기존에 달려있던 문제의 스피커. 자석 근처의 코일이 바깥쪽으로 많이 튀어 나와, 외형적으로도 문제가 있어 보입니다.
7. Purchase Part - 2
조립은 분해의 역...!!!!!!!!!!!!! WTF!!!!!
거의 조립이 다 되어가는 지점에서 너트를 너무 세게 조였는지, 전원/볼륨 노브가 파괴. 너트 홈이 파여있는 기둥 자체가 부러져 버렸습니다. ㅠㅠ
알리 폭풍 검색 후, 가장 적절해 보이는 것을 찾아 구매. Power Knob Volume Switch 라고 하는군요.
* 1Pc Power Knob Volume Switch Replacement For Baofeng UV5R UV-5RA 5RE Series
문제 없이 도착.
혹시 몰라 두 개 구입. ㅠㅠ
8. Disassemble - 2
다시 분해하고, 스피커와 마이크 전원선 땜질로 분리. 기판을 들어 내야 하니, 안테나와 연결되어 있는 납을 제거.
새로 구입한 솔더윅 으로 이쁘게 제거. 나사를 모두 풀면 완전하게 분리가 됩니다.
본체 기판이 분리된 금속 하우징.

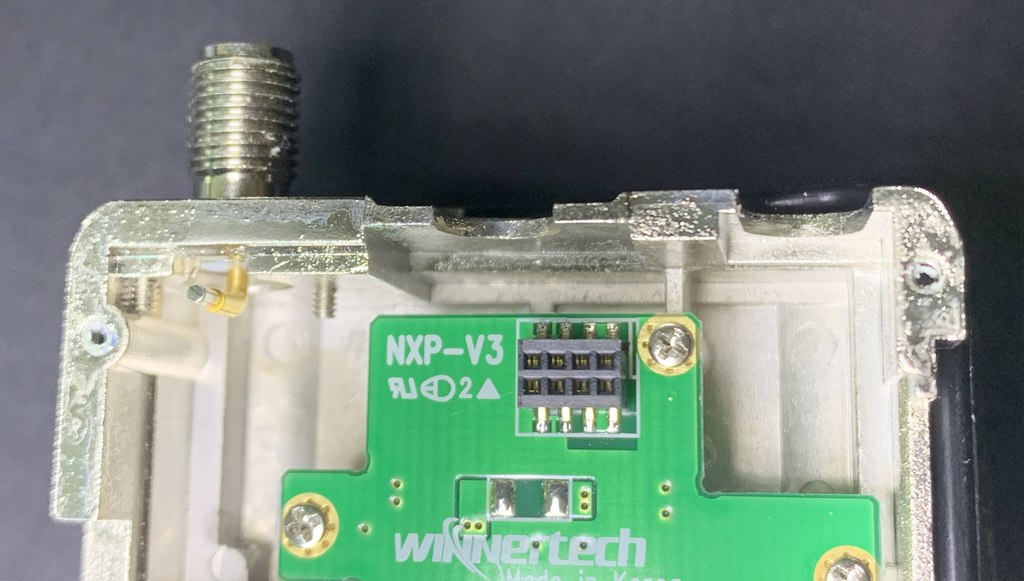

안테나 연결 부분과 뒷면 배터리와 연결되는 커넥터 부분입니다. 배터리 커넥터 PCB 보드명은 NXP-V3. 아마 NXP 시리즈의 다른 기종에도 동일하게 사용되는 공동 부품이 아닐까 합니다.
참고로 안테나 단자도 교체할 수 있게 되어 있습니다. 외부 충격을 받을 수 있는 부분이다 보니, 교체를 쉽게 할 수 있게 되어 있네요.
여기까지 왔으니, 기록을 위해 PCB 와 부품을 찍어 놓습니다.
가려져 있던 PCB 의 뒷 면. 평소 보지 못하는 코일 소자와 세라믹 소자가 보입니다.
히트싱크에 맞대어 있을 정도로 열이 많이 나는 chip. 검색해 보니, Silicon RF Power MOS FET 이라고 합니다.
* RD07MUS2B
아마 시그널 처리는 쉴드 안에 있을 듯 하고, 여러가지 증폭이나 감쇄를 위한 소자들이 아닐까 추측해 봅니다.
오실레이터 주변 부품들.
9. Fixing Try - 2
우선 부러진 Power Switch Knob 를 기판에서 제거 합니다. 열풍기로 작업하기에는 주위에 작은 SMD 소자들이 너무 많아서, 솔더윅으로 납을 제거하여 분리.
하나의 pin 다리에 붙은 납이 죽어도 녹지 않아, 별 짓을 다 했습니다. 인두의 고열로 많이 지졌는데도 불구하고 패턴이 살아있어요! 정말 정말 열을 많이 인가 했음에도 이정도면, PCB 제조를 정말 잘 한듯 합니다. PCB 두께도 매우 두껍고, 패턴 적층도 정말 잘 되어 있음을 다시금 느꼈습니다. Winnertech 제품을 잘 만드는 좋은 회사라고 생각 됩니다.
기존것과 다르게, 알리에서 구입한 제품은 Knob 의 길이가 더 깁니다. ㅠㅠ
자를만한 마땅한 도구가 없어서, 사포로 갈았습니다. 한 4mm 정도. ㅠㅠ
이제 진짜로 분해는 조립의 역순. 이쁘게 수리된 것을 보니 기분이 좋습니다.
스피커와의 전원선은 조금 두꺼운 전선을 사용했습니다. 납땜에 힘들었지만 특별히 문제는 없을 듯. 통전확인 및 쇼트 확인 완료. 납땜 하다가 하우징을 조금 태워 먹었네요.
최종 마무리 테스트. 문제 없음!!! 스피커 사양때문에 그러는지, 교체한 스피커에서는 하울링이 꽤 발생 합니다. 원래 부품은 하울링이 감소되게 설계된 듯 보입니다.

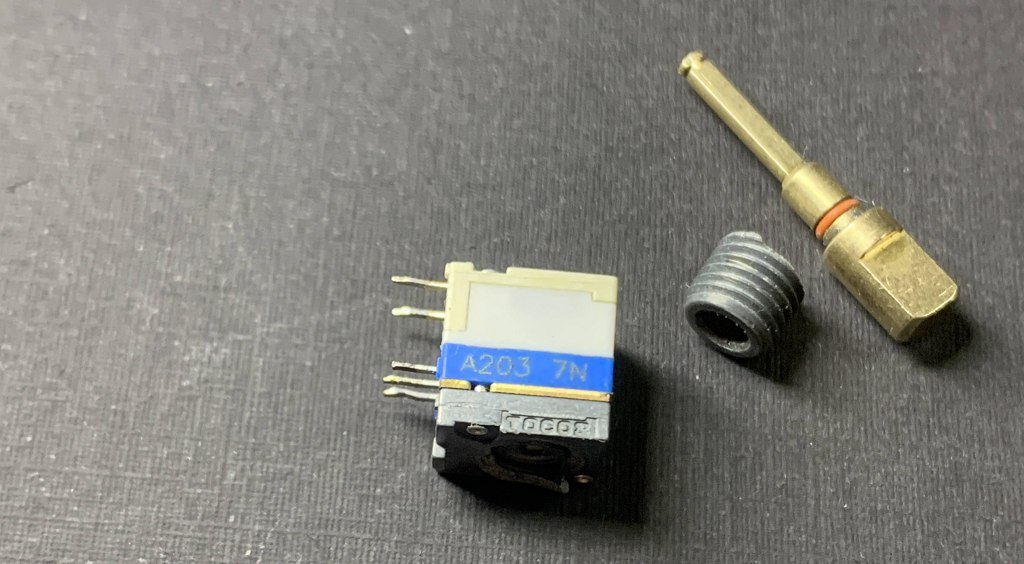

참고로, 기존에 달려 있던 Power Switch Knob 의 정보는 TOCOS 사의 A203 7N 이라고 합니다.

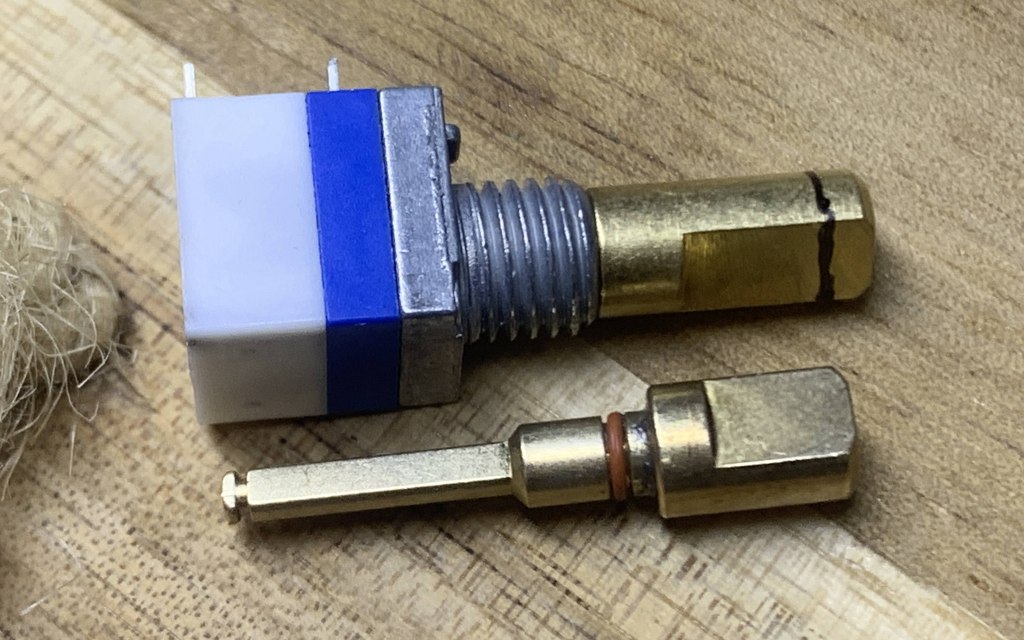

이번에 구입한 것과 비교를 위해 사진을 찍어 봤습니다. 원래 꼽혀 있던 부품은 Knob 를 분리할 수 있고, 수리하기도 용이한 설계로 보입니다.
FIN
