오늘은 무선 키보드 수리기 입니다.
1. Wireless / USB Type-C 10 Keyless Keyboard
블루투스 지원에, USB Type-C 키보드는 흔하지 않습니다. 얼른 업어 옵니다.
고장 키보드 치고는 고가입니다만, 그 특수성 때문에 구입 합니다. 뭔가 수리하다가 동판이 나간게 아닌가라고 예상하고 가져 옵니다.
이 제품을 통해 Keychron 이라는 회사를 처음 알게 되었습니다.
홍콩에 있는 회사군요. 조립은 중국 본토에서 작업되었습니다.
2. Exterior
박스를 열어보니, 외관상 이상은 없어 보입니다. 키캡들도 깨끗 하군요.
ESC 캡이 빨간색인 것이 좋네요.
이 제품의 정식 명칭은, Keychron K2 Wireless Mechianical Keyboard 인데, Mechanical 이 아닐런지... 오타가 있네요.
설명서에는 Mechanical 로 제대로 표현되어 있습니다. 여분의 키캡과 키캡 리무버, 그리고 USB Type-C 이 동봉되어 있습니다.
옆면에 USB Type-C, Win/Android 와 Mac/iOS 변환 스위치, 그리고 Bluetooth / 전원 OFF / Cable 연결 선택 스위치가 있습니다.
3. Disassembly
모든 나사는 필립스 별나사로 되어 있네요. 나사산 마모 방지를 위해 육각이나 별나사가 요즘 추세인 듯 합니다. 개인적으로는 육각나사가 나사산 마모 방지로는 가장 괜찮은 듯 합니다.
별나사 사이즈로는 T6 가 맞네요.
옆구리의 나사들을 빼고, 알루미늄 프레임을 제거하면, 위아래 프레임이 슬라이드 되며 탈착 가능하게 됩니다.

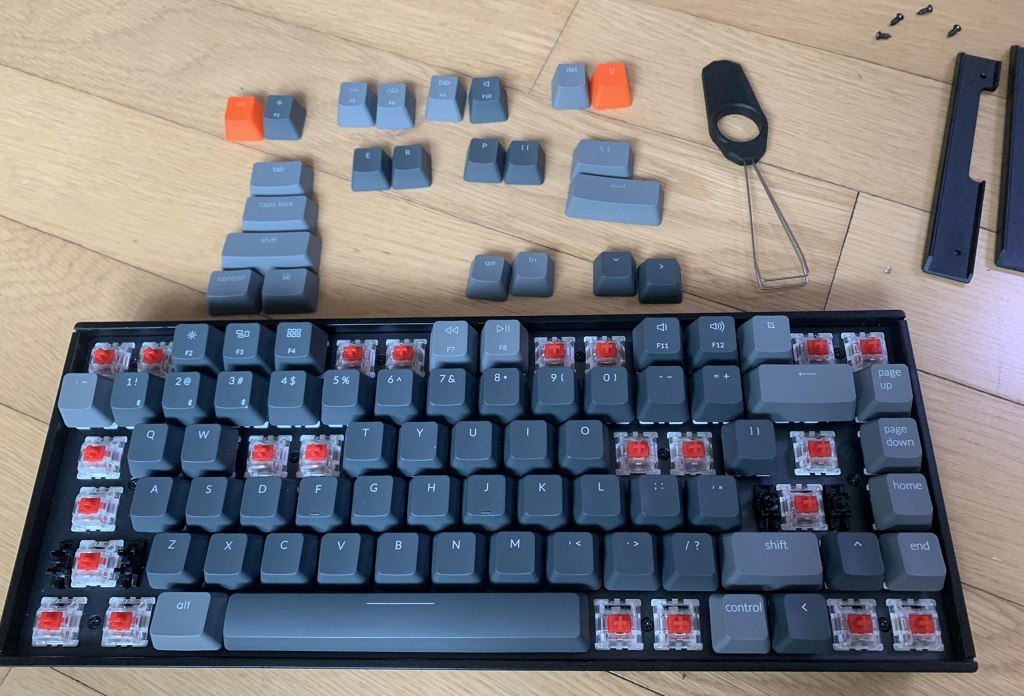

기판에 접근하기 위해서는 키보드 위에서 제거해야 하는 나사들이 있습니다. 키캡을 제거하고 그 밑에 숨어있는 나사를 제거합니다.
요로코롬 나사들이 곳곳에 숨어 있습니다. 여기는 + 나사네요.
스페이스바는 길이가 길어, 중앙에 스위치가 위치하고 있고, 양쪽에 서포터가 지지하고 있는 형식입니다.
나사를 모두 제거하면, 하판과 분리가 되면서 기판에 접근이 가능하게 됩니다.
4. Components
분해한 김에 사용된 부품들을 기록으로 남겨 봅니다. 블루투스 부분 입니다.
USB 부분 입니다. 전반적으로 보드가 지저분 하군요. 세세하게 세척은 하지 않은 듯.
이 친구가 키보드 컨트롤러로 보입니다. HFD2201KBA.
전체적인 회로는 이렇게 생겼습니다.
5. Problems
가장 눈의 띄는 부분은, 왼쪽 shift 부분이군요. 빨간색 사각형 안의 동판이 없습니다.
과하게 납땜 하면서, 동판이 홀라당 날라간 것 같습니다. 회로 여기저기에서 납땜하다 남겨진 작은 납볼들도 보이네요.
왼쪽 Shift 키도 들떠 있습니다. 원래 주인께서 이걸 수리하려다가 동판을 날려버린게 아닌가 합니다.
6. Repair - 1
일단, 이소프로필 알콜로 문제의 부분을 세척해 줍니다.
일반 가전에 사용되는 전기줄에서 동선 한가닥을 잘라, 없어진 동판 자리 대신 연결용으로 사용해 줍니다.
워낙 조그마한 부분이라 납땜이 쉽지는 않았습니다. 지금 보니, 저항쪽 납땜 한쪽이 부실하군요. 이 글을 작성하면서, 다시 분해하여 이 부분을 재납땜 해 줬습니다.
다른 한 쪽은 살짝 꺾어 주며 자리를 잘 만들어준 것 같습니다. 기판 정리한다고 파이버 글래스로 긁어 줬더니만, 유리섬유 찌꺼기들이 남았습니다.
납땜 하면서 킺도 눌러주어 잘 안착되었습니다.
납땜이 잘 되었는지 확인.
납땜과 새로 연결해준 동선 부분이 노출되어 있으니, UV 코팅을 발라주고, UV 램프로 굳혀 줍니다.
듬뿍 발라 줬더니만, 코팅제가 듬뿍 안착 되었습니다.
7. Repair - 2
기분 좋게 조립하려 보니, OS 별로 변경해 주는 스위치가 망가져 있네요. 이건 예상하지 못 했습니다.
분해조립 과정 중에 어디선가 힘이 과하게 들어간 듯.
치수를 잽니다. 7mm 와 2.5mm 정도겠네요.
보아하니, 요놈 같습니다. 구입합니다. 추가로 4주 기다리게 됩니다.
* 20PCS 7 Pin Mini Slide Switch On-OFF 2Position Micro Slide Toggle Switch 1P2T H=1.5MM Miniature Horizontal Slide Switch SMD

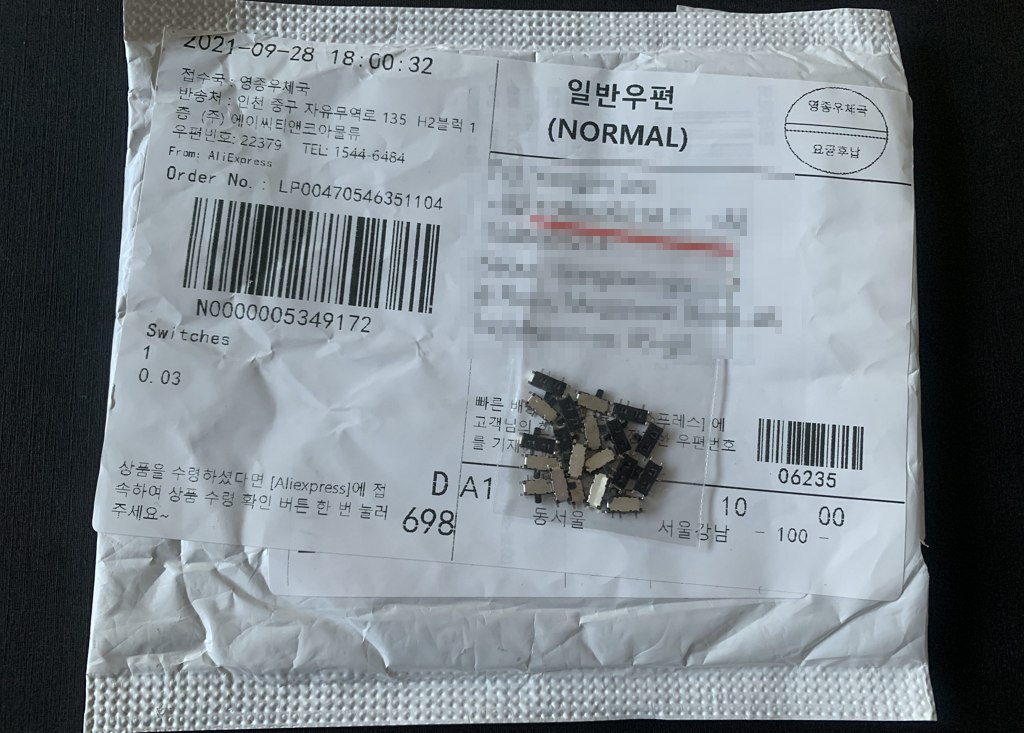

예상 외로 오래 걸려서 도착 했습니다.
예상한 그대로의 제품 입니다.
열풍기로 가열하면서 인두로 지져서 제거.
도착한 새 스위치를 얹어서 납땜.
마무리로 배터리 커넥터가 헐렁하여, 글루건으로 고정해 줍니다.
8. Mission Completed
조립은 분해의 역순. 수리가 이것으로 완료 되었습니다.
스위치도 잘 동작 하구요.
Windows 10 에서 확인해 봅니다.
Bluetooth Keyboard 로 잘 잡힙니다.
모든 키를 눌러 봤습니다. 특히 왼쪽 Shift 키도 여러 번 확인 했습니다. 전혀 문제 없군요.
이 키보드의 멋진 기능중의 하나로 키가 눌릴 때, 발광하는 기능이 있습니다. 이쁘네요.
FIN
