Hardware | 스타벅스 랜턴 개조기

1. Starbucks Lantern

아마, 한국 스타벅스에서만 진행하는 프리퀀시 이벤트 중, 증정품으로 받은 랜턴이 있습니다.

불빛도 이쁘고, Bluetooth 스피커도 있는데, 건전지로 동작합니다.

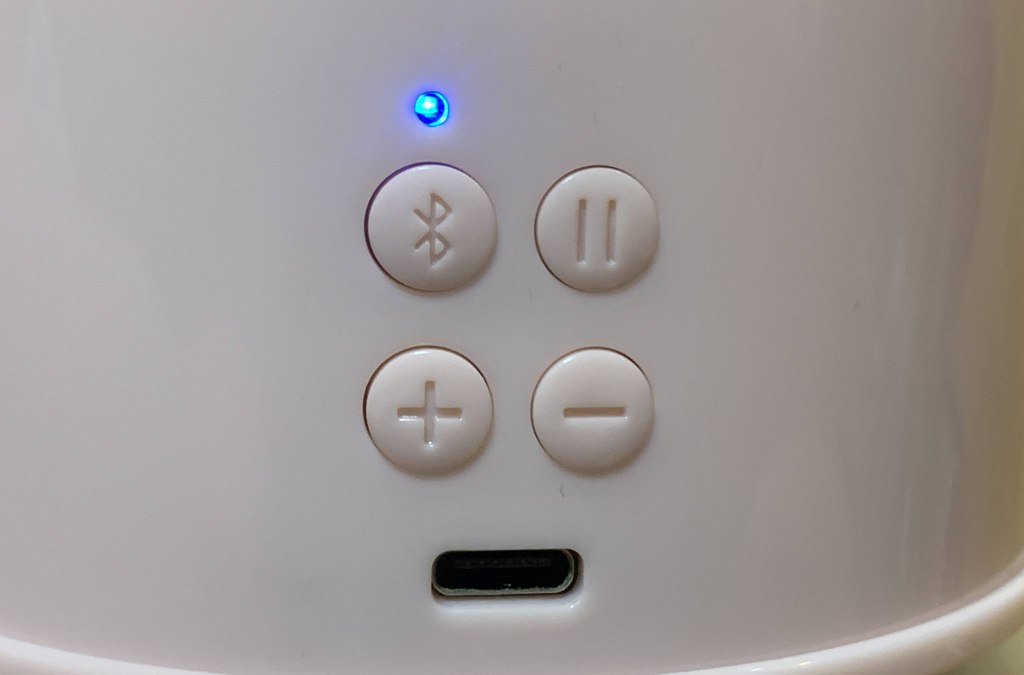

물론 USB Type-C 플러그도 있어서, USB 를 통해 전기를 공급 받을 수 있습니다. 다만, 건전지와 USB 를 동시에 사용할 수 없으며, 내장 배터리가 없어서 이동용으로 사용시에는 건전지를 계속 사용해야 합니다.

모바일 Bluetooth / 랜턴 제품에 내장 배터리가 없다니. 제품 기획자가 누구인지 궁금해 집니다.

2. Disassembly

바닥면의 나사를 풀어서 분해를 시작합니다.

저놈이 메인보드로 보입니다.

밑판은 건전지 수용용으로, 1.5V AA 건전지 세 개가 들어갑니다. 직렬로 연결되어 있어, 총 4.5V 를 사용하는 것을 알 수 있습니다.

3. Parts

메인보드 입니다. SOUNDFORCE 회사에서 제조한 것으로 보이는데, 구글링 해도 이와 같은 보드를 찾을 수 없는 것이, 이번 이벤트 전용으로만 만들어진 듯 합니다. (하긴 누가 이걸 사용하겠...)

전원쪽에 장착된 chip 입니다. LTK8002D.

메인 chip 인, JL 사의 AB20BP06902-69D4.

구동 오실레이터는 24 Hz.

몇 개의 레귤레이터 및 저항 / 캐패시터 SMD chip 들.

알리에서 쉽게 구할 수 있는 S4 diode. 전반적으로 엄청 저렴한 부품들 입니다.

4. Power Line

아래는 USB-C 의 Pinout 구성 입니다. 적어도 12개의 pin 으로 구성되어 있습니다.

랜턴 메인보드의 USB-C 연결부 입니다. 사용하는 다리는 5V 와 Ground 뿐입니다. Type-C 다리도 8개 버전을 사용 했습니다. 이는 PD 충전을 지원하는 요즘의 USB-C 충전기를 사용할 수 없는 구조 입니다.

그냥 USB-A 타입에서 5V 를 뽑아서 USB-C 타입 플러그로 전원만 사용하겠다는 구조 입니다. 그럼 굳이 USB-C 로 할 필요가 없이 USB mini 나 micro 로 하면 되었을 것을 복잡하게 USB-C 로 되어 있습니다.

USB-C 를 통해 5V 가 전달되면, 배터리와 연결된 충전 보드로 흐르게끔 해야 하므로, 5V 라인을 커터로 끊어 줍니다.

USB-C 의 플러그를 꼽을 때, 위 아래 바뀌어도 전선 한개로 동일하게 5V를 받을 수 있도록 점프선으로 연결해 줍니다.

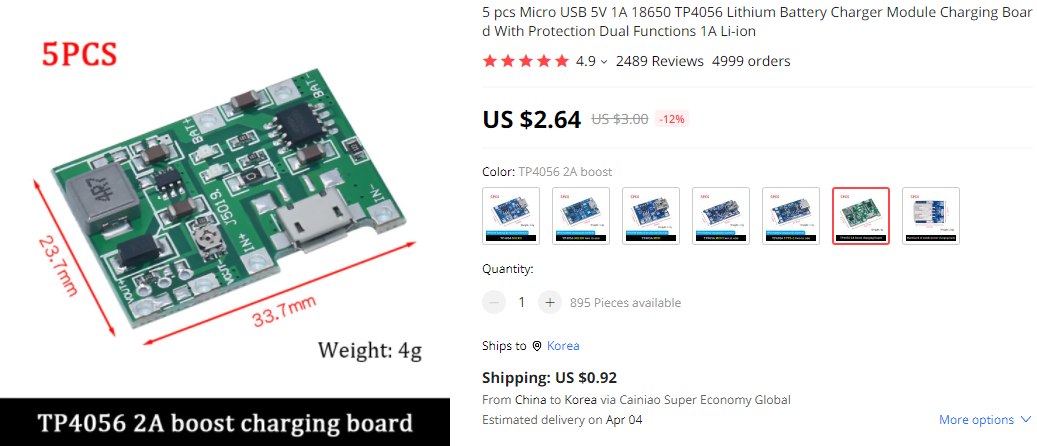

양쪽 끝은 접지이고, 중간은 5V INPUT, 그리고 Battery 보드에서 출력 부분을 아까 끊어준 윗 부분에 probing 용 포인트에 납땜해 줍니다. 이렇게 되면, USB-C > 배터리 보드 INPUT > 배터리 보드 OUTPUT 순서로 회로가 연결 됩니다.
