Hardware | DELL P2715Qt 모니터 수리기

이 포스팅은, 앞전의 수리기에 이어서, 두 번째 글입니다.

* Hardware | DELL P2715Qt 모니터 수리기 - 1

- https://e-chocoball.blogspot.com/2022/01/hardware-dell-p2715qt-fix-trial-1.html

1. Trial - 3

재충전을 하고 다시 수리 작업을 시작해 봅니다.

이전까지 확인으로 main chip 의 냉납이 문제라는 것이 확실해 졌으므로, 다리미가 아닌 열풍기로 지지기 위해 Isopropyl Alcohol (아이소프로필 알코올) 로 세적을 꼼꼼하게 합니다.

볼납의 땜 부분을 옆에서 보면, 너무 느슨하게 땜이 되어 있는 것이 아닌지 의심이 강하게 듭니다.

기판 윗쪽에서만 열풍기를 사용하는 것 보다는, 아랫쪽도 같이 가열해 주는 것이 한쪽면의 PCB 피로도를 낮출 수 있으니 세팅해 봅니다.

공중에 띄워 놓고 아래쪽에는 헤어드라이어기로 가열해 줍니다.

윗쪽에서는 열풍기로 가열해 줍니다.

실패요...

2. Trial - 4

열풍기 성공사레를 찾아 보니, 전문 장비처럼 어느정도 실링을 하여 가열하는 것이 중요하다고 하여 커피캔을 이용하여 만들어 봅니다.

비닐을 벗겨 내고 밑둥을 잘라 냅니다.

Chip 크기에 맞도록 네모지게 모양을 만들어 줍니다.

기판의 다른 부품들에게 열이 가지 않도록, 다시 캡톤 테이프로 말아 줍니다. 이 짓이 몇 번째 인지.

열풍기 끝 부분에 커피캔을 달아 줍니다.

뭔가 있어 보이게 되었군요.

작업대를 설치 합니다. 높이를 정확하게 맞추는 것이 중요합니다. 대신 거실이 난장판... 등짝 스매싱을 견디어 내야 합니다.

기판에 닿을락 말락 하게 귀신같이 높이를 맞췄습니다.

열풍기에 설정된 온도와 실제 가열되는 온도가 다를 수 있으니, 온도 관찰을 위해 테스터기의 온도 센서를 활용합니다.

열풍기 가열 온도는 섭씨 260도로 설정.

결과는 실패.

3. Heatsink

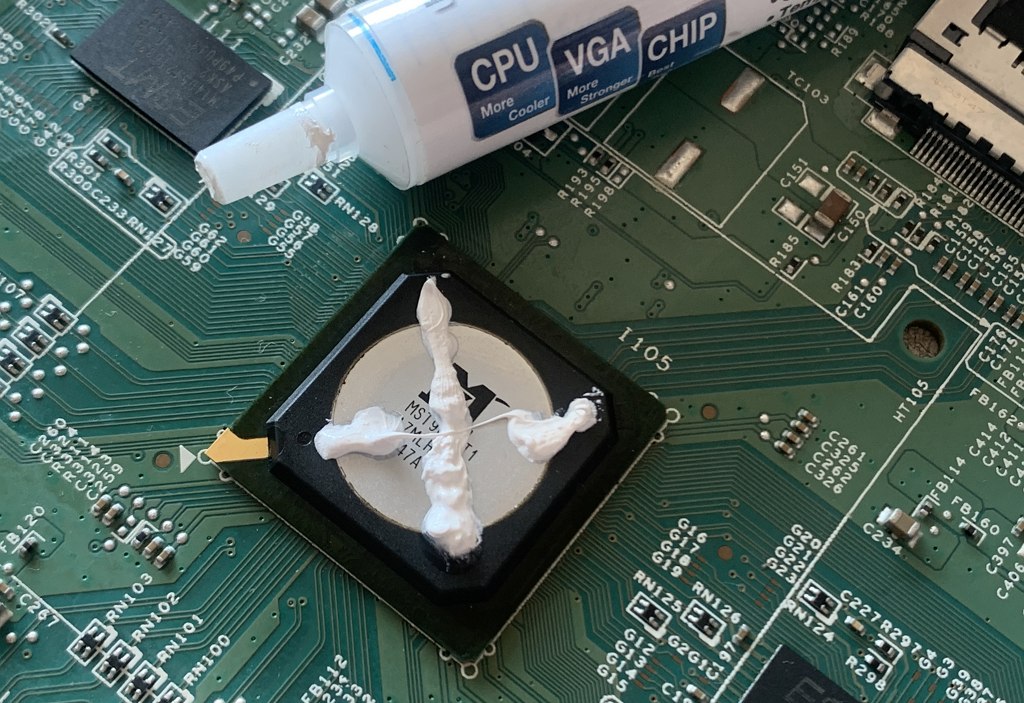

기존의 heatsink 는 LCD 고정 뒷판에 나사로 고정되어 있어, main chip 과 강하게 결합되어 있지 않아 보였습니다. 냉납의 원인은 여러가지가 있겠지만, heatsink 가 main chip 을 강하게 눌러주는 것이 아니라, 그 반대로 LCD 철판에서 땡겨주는 힘 때문에 냉각이 제대로 이루어 지지 않았을 것이라고 추측해 봅니다.

아직 수리가 성공하지 않았지만, 성공했을 경우를 대비하여, 교체할 수 있는 heatsink 규격을 확인해 봅니다. Heatsink 의 한 면은 50mm 까지 커버 가능.
