Hardware | ASUS RT-AC51U+ 분해기

ASUS RT-AC51U+ 사용기는 앞에서 올렸고, 오늘은 그 분해기 입니다.

* Hardware | ASUS RT-AC51U+ 사용기

- https://e-chocoball.blogspot.com/2022/08/hardware-asus-rt-ac51u-plus.html

지금은 가지고 있지 않지만, 한 번 거쳤던 기기의 내보는 꼭 보고 싶더군요.

1. Disassembly

AC750 급의 라우터/공유기로 1~2명이 사용하기 적당한 성능을 가지고 있습니다. 4명 이상 가족이 사용하기에는 요즘 인터넷 트레픽 소비 패턴으로 보면 부족한 감이 있습니다.

2.4G / 5G, 두 가지 채널을 제공합니다.

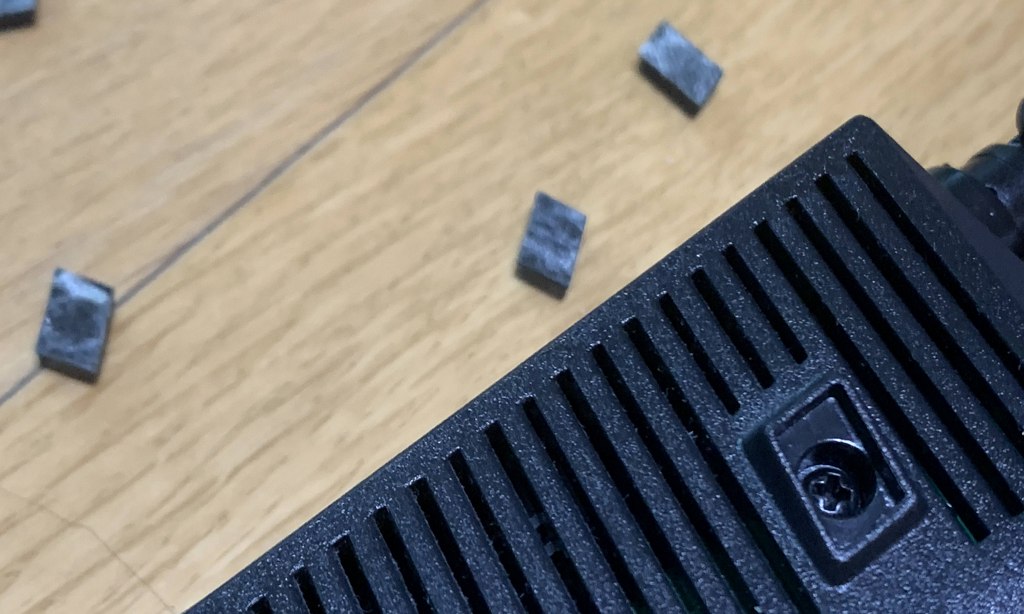

내부를 확인하기 위해서는 고무 다리 밑 부분에 숨어 있는 나사 4개를 우선 제거합니다.

그 다음, 상판과 하판이 걸려있는 클립들을 풀어주기 위해, 헤라를 이용해서 틈을 비집고 넣어 줍니다.

상판이 제거되면, 메인보드가 노출 됩니다.

2. Mainboard

메인보드 제품 번호는 SH6 94V-01/E248779 인지, H19804PN752A1 인지 모르겠네요.

3. Parts

RJ45 커넥터 쪽에 붙어 있는 부품 입니다. FPE 에서 제조되는 부품인데, 인터넷 상에서는 스펙이 나와 있지 않네요. 판매하는 사이트의 spec. 에 표시된 내용이나 PDF 는 낚시 성격의 글로만 되어 있고, 필요한 정보는 없습니다.

Realtek 사의 Ethernet Controller 입니다.

구동은 25kHz 의 오실레이터로 동작.

* RTL8367RB

- Layer 2 Managed 10/100/1000 Switch Controllers

MediaTek 의 MT7620A 입니다. CPU 이면서 WiFi 2.4GHz 을 담당하는 것으로 보이네요.

* MT7620N/A

- 2T2R 802.11n platform for N300/AC750/AC1200 router and repeater

MediaTek MT7620 family integrates a 2T2R 802.11n Wi-Fi radio, a 580MHz MIPS® 24KEc™ CPU,
5-port fast Ethernet PHY, HNAT, Storage Accelerator, USB2.0 host/device, multiple slow IOs.

MT7620A supports PCIe, RGMII for AC750/AC1200 GbE router/repeater products and more peripherals,
like NAND, eMMC, SD-XC, I2S/PCM, 2 UARTs and more GPIOs. MT7620N is dedicated N300 solution.
MT7620A is for feature rich N300, AC750(+MT7610E)/AC1200(+MT7612E) and audio/storage/IPC extended applications.

* CPU : MIPS24KEc / 32-bit / Single core / 580/600MHz
* Connectivity : IEEE 802.11 / Wi-Fi 4 (n)
* Wi-Fi Freqency : 2.4GHz
* Antenna : 2T2R
* Ethernet : 5 port Fast Ethernet Switch + RGMII(2)
* PCI-Express : Host/Device
* USB : USB 2.0 Host/Device
* I/O : GPIO, I2C, JTAG, UART(2)

40kHz 로 동작하는 MediaTek chip.

MediaTek 의 MT7610EN 과 가장 비슷한 MT7610U 의 스펙을 찾은 것을 공유해 봅니다. 위의 MT7620A 가, only 2.4GHz 만 처리할 수 있으므로, 이 친구는 WiFi 5GHz 를 담당하는 것 같네요. 2.4GHz 은 MT7620A 가 처리하고, 5GHz 처리는 MT7610EN 으로 구분해 놓은 듯.

* MT7610U

- High-performance 802.11ac Wi-Fi dongle solution

MediaTek MT7610U is a highly integrated Wi-Fi single chip which supports 433 Mbps PHY rate.
It fully complies with IEEE 802.11ac standards, offering feature-rich wireless connectivity at high standards,
and delivering reliable, cost-effective throughput from an extended distance.
Optimized RF architecture and baseband algorithms provide superb performance and low power consumption.

Intelligent MAC design deploys a high efficient DMA engine and hardware data processing accelerators which offloads the host processor.
The MT7610U is designed to support standard based features in the areas of security,
quality of service and international regulations, giving end users the greatest performance any time and in any circumstance.

* Wi-Fi : IEEE 802.11 / Wi-Fi 5 (a/b/g/n/ac)
* Wi-Fi Frequency : 2.4GHz / 5GHz
* Antenna : 1T1R
* Data Throughput : 433Mbit/s
